Khi sử dụng các thiết bị điện và xây dựng hệ thống điện, việc đảm bảo an toàn luôn là ưu tiên hàng đầu. Một trong những biện pháp quan trọng giúp bảo vệ người và thiết bị khỏi rủi ro điện giật, chập cháy chính là nối đất. Vậy nối đất là gì, tại sao nó lại cần thiết và các loại nối đất phổ biến hiện nay như thế nào? Bài viết này sẽ cung cấp đầy đủ thông tin chi tiết, giúp bạn hiểu rõ nguyên lý, chức năng và lợi ích của nối đất trong hệ thống điện.

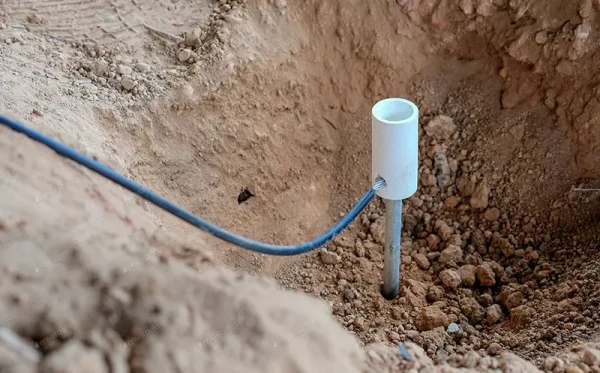

Nối đất là gì?
Nối đất (còn gọi là tiếp địa hoặc tiếp đất) là phương pháp đưa các bộ phận của hệ thống điện kết nối trực tiếp với mặt đất nhằm đảm bảo an toàn khi xảy ra sự cố. Mục đích của tiếp địa là hạn chế rủi ro do rò rỉ điện, hư hỏng thiết bị hoặc chập cháy, đồng thời bảo vệ người sử dụng trước nguy cơ điện giật.
Trong hệ thống điện, việc tiếp địa được thực hiện bằng cách liên kết các điểm nhất định của mạng điện, thường là dây trung tính, với hệ thống tiếp đất đạt chuẩn. Đây là yêu cầu gần như bắt buộc đối với các công trình có điện áp cao hoặc khu vực ngoài trời nhằm đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống. Nhờ có nối đất, các dòng điện rò được dẫn xuống đất, giúp giảm nguy cơ tai nạn và nâng cao độ tin cậy khi vận hành thiết bị điện.
Khi triển khai nối đất trong mạng điện, cần lưu ý không nối trực tiếp điểm trung tính của máy biến áp với hệ thống tiếp địa, để tránh gây ra tình trạng tăng áp nguy hiểm khi có sự cố rò điện.
Hiện nay, nối đất bảo vệ được chia thành ba nhóm chính:
- Nối đất làm việc: Dùng để ổn định hoạt động của hệ thống điện bằng cách kết nối các điểm nhất định trong mạng điện xuống đất.
- Nối đất an toàn: Đưa các phần kim loại không mang điện như vỏ máy, khung thiết bị xuống đất nhằm ngăn nguy cơ điện giật khi xảy ra rò rỉ.
- Nối đất chống sét: Kết nối hệ thống thu sét và dây thoát sét với tiếp địa để đảm bảo an toàn cho công trình và con người khi có sét đánh.
Các loại nối đất phổ biến hiện nay
Trong hệ thống điện, tiếp địa là phần không thể thiếu để bảo vệ người dùng và thiết bị khỏi rò điện, cháy nổ. Tuy nhiên, mỗi loại nối đất sẽ phục vụ một mục đích khác nhau. Dưới đây là những nhóm chính bạn cần nắm:
Nối đất an toàn
Đây là dạng tiếp địa được sử dụng nhiều nhất, nhiệm vụ chính là bảo vệ con người. Khi thiết bị bị rò điện ra vỏ kim loại, dòng điện sẽ đi xuống đất thay vì truyền qua người.
Ứng dụng: Hệ thống điện gia đình, văn phòng, nhà máy.
Nối đất làm việc
Loại tiếp địa này giúp hệ thống điện vận hành ổn định, hạn chế tình trạng lệch hoặc mất cân bằng điện áp.
Ứng dụng: Mạng điện trung áp, cao áp, trạm biến áp.
Nối đất chống sét
Dùng để dẫn dòng điện sét xuống đất một cách an toàn, tránh sét lan truyền gây hỏng thiết bị.
Ứng dụng: Hệ thống chống sét nhà cao tầng, xưởng sản xuất, khu công nghiệp.
Nối đất tín hiệu
Đây là tiếp địa dành cho thiết bị điện tử – viễn thông, giúp giảm nhiễu và ổn định chất lượng tín hiệu.
Ứng dụng: Phòng server, trung tâm dữ liệu, hệ thống viễn thông.

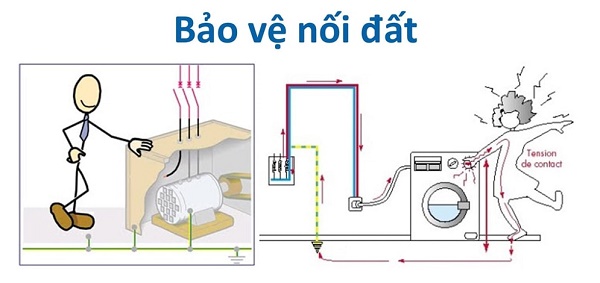

Vai trò bảo vệ của nối đất
Bảo vệ nối đất giữ vai trò thiết yếu trong mọi hệ thống điện, mang lại nhiều lợi ích trực tiếp cho cả thiết bị và người sử dụng. Hiệu quả của việc tiếp địa có thể thấy rõ qua các điểm sau:
- Giảm nguy cơ điện giật: Khi xảy ra rò rỉ điện, dòng điện được dẫn xuống đất, giúp hạn chế dòng điện chạy qua cơ thể người xuống mức an toàn.
- Bảo vệ thiết bị và mạng điện: Tiếp địa đúng chuẩn giúp ngăn hư hỏng do chập chờn, cách điện kém hoặc sự cố trong hệ thống điện.
- Ổn định điện áp: Việc nối đất giúp duy trì điện áp giữa thiết bị và mặt đất ở mức thấp, giảm khả năng gây giật khi chạm vào vỏ kim loại.
- Tăng độ an toàn khi sử dụng thiết bị: Nhờ dẫn dòng rò xuống đất, vỏ máy không còn mang điện, bảo vệ người dùng khỏi rủi ro mất an toàn.
Tại sao cần nối đất bảo vệ với dây trung tính?
Trước khi tìm hiểu các phương pháp bảo vệ nối đất, cần nắm rõ bản chất của nối đất bảo vệ và nó được kết nối với loại dây nào trong hệ thống điện. Trong các mạng điện hạ áp dưới 1000V (như 380/220V, 220/127V…), nối đất bảo vệ thường được thực hiện thông qua dây trung tính. Việc liên kết này giúp thay thế vai trò của mạng ba pha bốn dây và đảm bảo quá trình nối đất diễn ra đúng kỹ thuật.
Dây trung tính giữ vai trò quan trọng trong việc bảo vệ an toàn cho người sử dụng, đặc biệt với các thiết bị điện một pha. Khi người dùng vô tình chạm vào vỏ kim loại của thiết bị bị rò điện, hệ thống sẽ tạo ra dòng sự cố chạy về dây trung tính, từ đó kích hoạt cơ chế tự ngắt tại điểm xảy ra rò rỉ. Nhờ vậy, nguy cơ điện giật được loại bỏ kịp thời, đảm bảo an toàn tối đa cho người dùng.
Cách làm nối đất bảo vệ
Khi tiến hành nối đất bảo vệ, việc hiểu rõ loại dây cần kết nối là yếu tố quan trọng để hệ thống điện hoạt động chính xác và đạt hiệu quả an toàn cao.
Yêu cầu trước khi thực hiện
Dây nối đất phải có điện trở không vượt quá 4 ohm. Điều này đảm bảo dòng điện rò sẽ truyền xuống đất hiệu quả, hạn chế nguy cơ gây nguy hiểm cho người dùng và thiết bị.
Các bước thực hiện nối đất bảo vệ
- Xác định chức năng và phạm vi của hệ thống nối đất.
- Kiểm tra và đo điện trở đất bằng thiết bị đo chuyên dụng.
- Thiết lập cấu hình chi tiết cho hệ thống tiếp địa.
- Xác định điện trở nối đất cho từng cọc đơn.
- Xác định điện trở nối đất tổng hợp khi sử dụng nhiều cọc.
- Xác định điện trở nối đất cho cáp nối (thanh ngang).
- Kiểm tra hiện trạng điện trở nối đất với hệ thống cáp nối.
- Đánh giá và xác nhận giá trị điện trở cho toàn bộ hệ thống.
Quy trình nối đất bảo vệ tương đối đơn giản và có thể thực hiện song song với quá trình xây dựng. Tuy nhiên, người thi công cần nắm chắc quy tắc nối đất và thực hiện các biện pháp an toàn để đảm bảo hệ thống vận hành hiệu quả và bảo vệ tối đa người sử dụng.
Phân biệt nối đất chống sét và nối đất an toàn
| Tiêu chí | Nối đất chống sét | Nối đất an toàn |
| Mục đích chính | Bảo vệ con người và thiết bị khỏi tác động của tia sét. | Đảm bảo an toàn cho người dùng khi tiếp xúc với thiết bị điện, phòng tránh rò điện. |
| Phương pháp hoạt động | Liên kết với kim thu sét để dẫn tia sét xuống đất nhanh chóng, hạn chế thiệt hại. | Liên kết các phần kim loại của thiết bị với mặt đất, dòng rò được dẫn xuống đất thay vì đi qua người. |
| Ứng dụng phổ biến | Công trình dân dụng, nhà xưởng, hệ thống điện năng lượng mặt trời, điện gió. | Công trình dân dụng, văn phòng, nhà xưởng, thiết bị điện một pha và nhiều pha. |
| Thiết bị liên quan | Kim thu sét, cọc tiếp địa, thuốc hàn hóa nhiệt, hóa chất giảm điện trở, cáp đồng thoát sét. | Vỏ kim loại thiết bị điện, dây nối đất bảo vệ. |
| Lợi ích chính | Giảm thiểu thiệt hại do sét đánh, bảo vệ vật tư và hệ thống điện. | Ngăn ngừa rủi ro điện giật, bảo vệ tính mạng người sử dụng. |
Hiểu rõ nối đất là gì giúp bạn áp dụng đúng phương pháp tiếp địa, bảo vệ an toàn cho người sử dụng và hệ thống điện. Việc lựa chọn loại nối đất phù hợp, thực hiện đúng tiêu chuẩn kỹ thuật sẽ đảm bảo thiết bị hoạt động ổn định và giảm nguy cơ rủi ro điện giật. Nếu bạn đang tìm kiếm đơn vị uy tín để thi công hệ thống nối đất, chống sét và bảo vệ điện an toàn, Vidaisun là đối tác đáng tin cậy với nhiều năm kinh nghiệm, cung cấp giải pháp trọn gói, chính hãng và hiệu quả cho mọi công trình.
