Hướng Dẫn Lắp Đặt Hệ Thống Chống Sét Chuẩn Kỹ Thuật, An Toàn Tuyệt Đối

Sét đánh là một trong những nguyên nhân chính gây thiệt hại nghiêm trọng cho công trình, thiết bị điện tử và an toàn con người. Để giảm thiểu rủi ro, việc lắp đặt hệ thống chống sét là giải pháp tối ưu, giúp dẫn dòng sét xuống đất một cách an toàn và bảo vệ toàn diện cho công trình.

Hiện nay, với các tiêu chuẩn kỹ thuật quốc tế và Việt Nam, hệ thống chống sét được thiết kế bao gồm kim thu sét, dây dẫn sét và hệ thống tiếp địa, đảm bảo hiệu quả cao và bền vững theo thời gian. Việc đầu tư lắp đặt hệ thống chống sét không chỉ giúp bảo vệ tài sản và thiết bị điện, mà còn đảm bảo an toàn cho con người trong mọi điều kiện thời tiết.

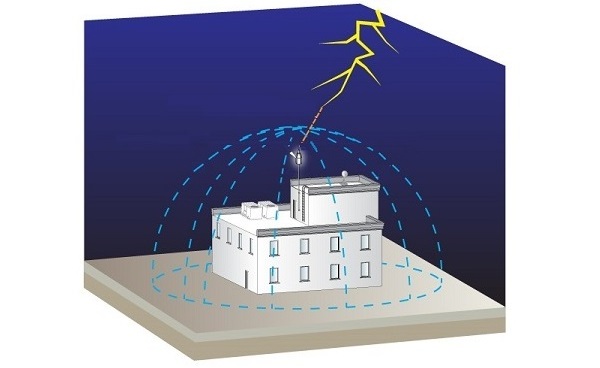

Tại sao cần lắp đặt hệ thống chống sét?

Sét đánh là một trong những mối nguy tiềm ẩn, có thể gây thiệt hại nghiêm trọng cho công trình, hệ thống điện và thiết bị. Việc lắp đặt hệ thống chống sét chuẩn kỹ thuật mang lại nhiều lợi ích quan trọng:

• Bảo vệ con người và tài sản khỏi nguy cơ cháy nổ do sét đánh trực tiếp.
• Giảm thiểu hư hại cho thiết bị điện tử, tránh thiệt hại tài chính lớn.
• Đảm bảo an toàn kết cấu công trình, nâng cao tuổi thọ và độ bền của công trình.
• Tránh gián đoạn hoạt động sản xuất, kinh doanh, duy trì hiệu suất vận hành liên tục.

Nghiên cứu cho thấy, một hệ thống chống sét được lắp đặt đúng cách có thể giảm tới 90% nguy cơ hư hại do sét, giúp bảo vệ công trình và con người hiệu quả.

Các thành phần của hệ thống chống sét

Một hệ thống chống sét đạt chuẩn bao gồm ba thành phần cơ bản nhưng không thể thiếu: kim thu sét, dây dẫn sét và hệ thống tiếp địa. Mỗi thành phần đóng vai trò quan trọng trong việc bảo vệ con người và công trình khỏi tác động của sét.

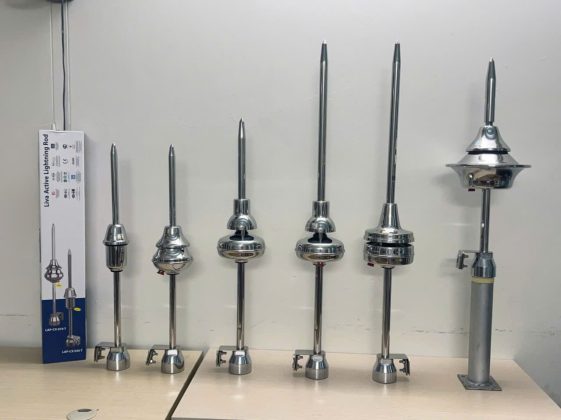

Kim thu sét

Kim thu sét có nhiệm vụ thu nhận dòng sét và dẫn trực tiếp xuống đất, đảm bảo an toàn tuyệt đối cho con người và công trình. Các sản phẩm phổ biến hiện nay tại Chống sét VN như ALPS, Bakiral, Zeus nổi bật với hiệu suất thu sét vượt trội, đáng tin cậy cho mọi công trình.

Kim thu sét được lắp đặt trên mái công trình, vị trí tối ưu để thu sét hiệu quả và bảo vệ toàn diện.

Dây dẫn sét

Dây dẫn sét kết nối kim thu sét với hệ thống tiếp địa, dẫn dòng điện an toàn xuống đất. Đây là yếu tố quyết định dòng sét được truyền tải ổn định và không gây hư hại cho công trình.

Kỹ sư Chống sét VN luôn đảm bảo đi dây theo tiêu chuẩn kỹ thuật, cố định chắc chắn và giảm tối đa rủi ro trong quá trình vận hành.

Hệ thống tiếp địa

Hệ thống tiếp địa có nhiệm vụ phân tán dòng điện vào đất, là yếu tố then chốt để hệ thống chống sét hoạt động hiệu quả.

• Cọc tiếp địa Goldweld kết hợp với hợp chất giảm điện trở Goldweld giúp nâng cao khả năng tiếp địa, đảm bảo điện trở thấp và ổn định theo thời gian.

• Để đảm bảo các mối nối giữa các cọc tiếp địa vững chắc, bền lâu, bộ thuốc hàn và khuôn hàn hóa nhiệt Goldweld được sử dụng. Đây là lựa chọn đã được áp dụng thành công tại nhiều công trình trọng điểm trên cả nước, như: thủy điện Lai Châu, nhiệt điện Nghi Sơn 1, khu công nghiệp Formosa, trạm phát sóng BTS Viettel, Mobifone, Vinaphone…


Với sự kết hợp đồng bộ giữa các thành phần này, hệ thống chống sét đạt tiêu chuẩn không chỉ bảo vệ tối đa tài sản và con người, mà còn tăng độ bền và hiệu quả vận hành lâu dài cho công trình.

6 Bước lắp đặt hệ thống chống sét

Thi công hệ thống chống sét là yếu tố quan trọng để bảo vệ công trình khỏi tác động của sét đánh trực tiếp. Dưới đây là 6 bước cơ bản trong cách lắp đặt hệ thống chống sét, giúp đảm bảo an toàn, hiệu quả và tuân thủ các tiêu chuẩn quốc tế.

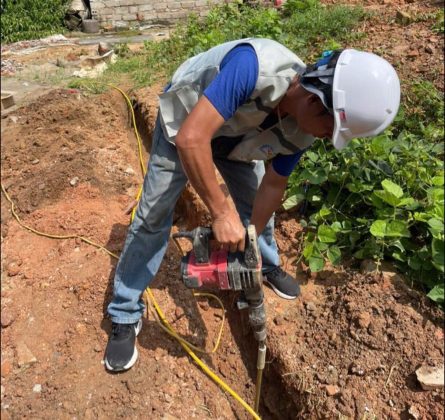

Bước 1: Đào bãi tiếp địa

Trước tiên, xác định vị trí bãi tiếp địa bên ngoài công trình, gần dây thoát sét từ mái chạy xuống và tránh các đường cáp điện ngầm.

• Đào rãnh tiếp địa: Chiều sâu tối thiểu 70-80 cm, độ rộng 40-50 cm.
• Đóng cọc tiếp địa: Sử dụng cọc thép mạ đồng công nghệ cao, D16 mm, dài 2,4 m, lớp mạ đồng ≥ 20 microns, đóng thẳng đứng, khoảng cách tối thiểu bằng chiều dài cọc. Trong không gian hẹp có thể khoan giếng thả cọc.

Lưu ý khi chọn cọc tiếp địa:

• Lõi thép chất lượng tốt 1810, không cong vênh, nứt.
• Độ bền kéo từ 350-750 N/mm².
• Lớp mạ đồng bóng đẹp, không rỉ sét.

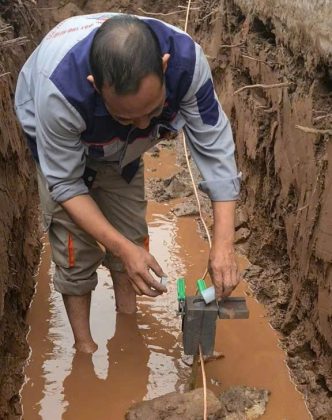

Bước 2: Nối các đầu cọc bằng hàn hóa nhiệt

Sử dụng cáp đồng trần ≥50 mm² để nối các đầu cọc qua mối hàn hóa nhiệt, đảm bảo dẫn điện tốt và bền vĩnh cửu.

Thiết bị cần chuẩn bị:

• Khuôn hàn: Chất liệu graphite, chịu nhiệt >2000°C, dùng ít nhất 70 lần.
• Thuốc hàn hóa nhiệt: Chọn loại phù hợp, bảo quản nơi khô ráo thoáng mát.

Quy trình hàn hóa nhiệt:

1. Làm nóng khuôn 1-2 phút, vệ sinh thiết bị.
2. Cố định cọc và cáp vào khuôn hàn.
3. Lót đĩa nhôm dưới khuôn để ngăn thuốc hàn rơi.
4. Đổ thuốc hàn và thuốc mồi, kích cháy bằng súng hàn.
5. Để nguội 30 giây, mở khuôn, cạo sỉ, vệ sinh khuôn. Không làm nguội khuôn bằng nước để tránh nứt vỡ.

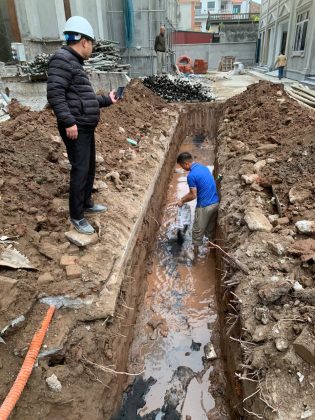

Bước 3: Đổ hợp chất giảm điện trở đất

Hợp chất giảm điện trở giúp hạ thấp điện trở hệ thống tiếp địa và ổn định điện trở theo thời gian.

• Trộn hợp chất với nước tạo lớp keo gắn liền với đất điện cực.
• Chọn hợp chất an toàn với môi trường, không ảnh hưởng nước ngầm.
• Đổ hợp chất dọc rãnh tiếp địa đến độ dày yêu cầu, lấp bằng đất mịn, không lẫn đá.

Bước 4: Kiểm tra điện trở bãi tiếp địa

Sử dụng đồng hồ đo điện trở đất để kiểm tra hệ thống. Nên kiểm tra định kỳ hàng năm.

• Giá trị tiêu chuẩn: <10 Ω.
• Nếu >10 Ω:
  1. Đo và tính toán lại điện trở suất đất.
  2. Tăng số lượng cọc hoặc hợp chất giảm điện trở.
  3. Lập bản vẽ thi công điều chỉnh.
  4. Thi công theo phương án phê duyệt.

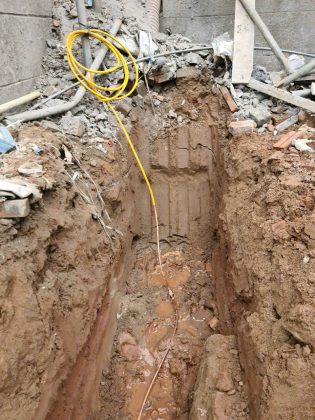

Bước 5: Đi dây thoát sét

• Sử dụng dây cáp đồng ≥50 mm², bọc PVC, luồn ống gen.
• Dây nối từ kim thu sét, chạy theo tường cố định bằng kẹp inox hoặc kẹp đồng.
• Lắp hộp kiểm tra điện trở ở cao 1,2 m so với mặt đất. Không gấp khúc dây 90° khi đi dây thoát sét.

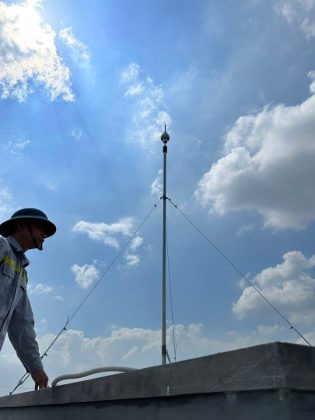

Bước 6: Dựng cột đỡ kim thu sét

• Lựa chọn kim thu sét: Công nghệ phát tia tiên đạo, có khớp nối nhựa cách điện.
• Cột đỡ: Inox D42-48, cao 3-5 m, gắn chắc vào mái bằng chân đế.
• Lắp kim với bán kính bảo vệ phù hợp từng công trình.

Với hệ thống chống sét trực tiếp theo tiêu chuẩn Pháp NFC 17-102 và IEC 62561-2, công trình của bạn sẽ được bảo vệ toàn diện.
Lưu ý: Kiểm tra điện trở định kỳ hàng năm để đảm bảo hiệu quả và an toàn.

Có nên lắp đặt hệ thống chống sét cho nhà ở không?

Nhiều người vẫn nghĩ hệ thống chống sét chỉ cần thiết cho các công trình công nghiệp, nhà cao tầng hay trạm phát sóng. Tuy nhiên, nhà ở dân dụng cũng tiềm ẩn nguy cơ sét đánh, đặc biệt trong các khu vực thường có mưa giông hoặc vị trí công trình nằm trên cao, gần khu đất trống.

Việc lắp đặt hệ thống chống sét cho nhà ở dân dụng mang lại nhiều lợi ích:

• Bảo vệ con người và gia đình khỏi nguy cơ bị điện giật hoặc cháy nổ do sét đánh trực tiếp.
• Bảo vệ thiết bị điện tử trong nhà, từ tivi, tủ lạnh đến máy tính, tránh hư hỏng do dòng sét lan truyền.
• Đảm bảo an toàn kết cấu công trình, hạn chế thiệt hại về vật liệu xây dựng.
• Giảm nguy cơ gián đoạn sinh hoạt, giúp gia đình yên tâm trong mùa mưa bão.

Theo các chuyên gia, một hệ thống chống sét được lắp đặt đúng tiêu chuẩn cho nhà ở dân dụng có thể giảm tới 80-90% nguy cơ thiệt hại do sét đánh, đồng thời kéo dài tuổi thọ cho thiết bị điện và công trình.

Như vậy, việc đầu tư hệ thống chống sét cho nhà ở dân dụng không chỉ là biện pháp an toàn mà còn là cách bảo vệ tài sản và sức khỏe gia đình một cách hiệu quả.

Vidaisun – Đơn vị cấp vật tư và thi công lắp đặt hệ thống chống sét uy tín

Vidaisun là đơn vị chuyên cung cấp vật tư và dịch vụ thi công hệ thống chống sét chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật Việt Nam và quốc tế. Với nhiều năm kinh nghiệm, Vidaisun đã trở thành lựa chọn tin cậy cho các công trình dân dụng, công nghiệp và các dự án trọng điểm trên toàn quốc.

Những lý do khiến Vidaisun được khách hàng tin tưởng:

• Vật tư chống sét chính hãng, chất lượng cao: Cung cấp đầy đủ các sản phẩm như kim thu sét ALPS, Bakiral, Zeus, cọc tiếp địa Goldweld, hợp chất giảm điện trở và phụ kiện hàn hóa nhiệt.
• Đội ngũ kỹ sư chuyên nghiệp: Thi công đúng tiêu chuẩn, đi dây, lắp đặt cột đỡ kim thu sét và hệ thống tiếp địa hiệu quả, đảm bảo an toàn tối đa cho công trình.
• Kinh nghiệm đa dạng: Đã thực hiện thành công nhiều dự án quan trọng như thủy điện Lai Châu, nhiệt điện Nghi Sơn 1, khu công nghiệp Formosa, trạm phát sóng BTS Viettel, Mobifone, Vinaphone…
• Dịch vụ tư vấn tận tâm: Hướng dẫn lựa chọn vật tư phù hợp, kiểm tra và bảo trì định kỳ, đảm bảo hệ thống chống sét hoạt động ổn định và bền lâu.

Với Vidaisun, bạn không chỉ được cung cấp vật tư chống sét chất lượng, mà còn được hưởng dịch vụ thi công chuyên nghiệp, giúp bảo vệ tối đa con người, thiết bị và công trình trước nguy cơ sét đánh.
