Cột thu lôi là giải pháp bảo vệ công trình và con người trước nguy cơ sét đánh, nhưng ít ai thực sự hiểu rõ nguyên lý hoạt động và cấu tạo cột thu lôi. Bài viết này sẽ giúp bạn tìm hiểu chi tiết cách thức cột thu lôi thu hút và dẫn dòng điện sét xuống đất, cũng như các thành phần quan trọng như kim thu sét, dây dẫn và hệ thống tiếp địa. Hiểu rõ nguyên lý và cấu tạo không chỉ giúp tối ưu hiệu quả bảo vệ mà còn đảm bảo an toàn tuyệt đối cho mọi công trình.

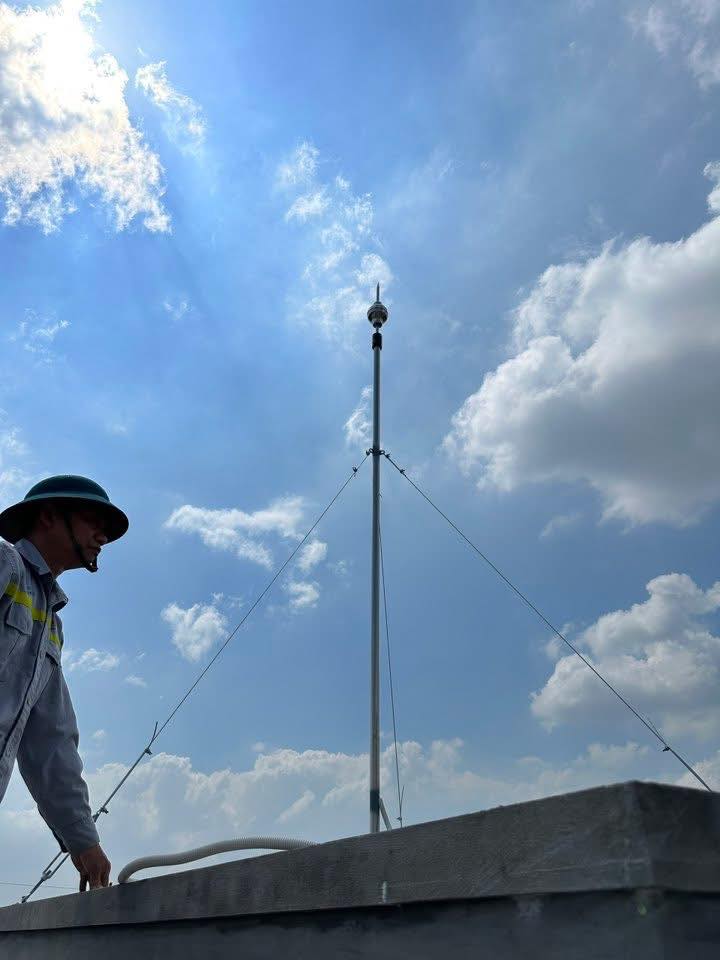

Cột thu lôi là gì?
Cột thu lôi (CTL) là hệ thống chống sét được lắp đặt trên đỉnh công trình hoặc cột cao, gồm một hay nhiều thanh kim loại nhọn nối với dây dẫn xuống đất. Mục đích của hệ thống là thu và dẫn dòng sét an toàn xuống đất, giúp bảo vệ công trình, con người và các tài sản bên dưới khỏi nguy cơ sét đánh trực tiếp.
Khi có hiện tượng sét, tia sét sẽ đánh vào đầu cột thu lôi thay vì vào tòa nhà, cây cối hay con người trong khu vực. Nhờ đó, hệ thống giúp ngăn chặn cháy nổ, hư hại thiết bị điện và nguy cơ thương vong do sét gây ra.
Theo cách gọi phổ biến, cột thu lôi thường được hiểu là hệ thống chống sét bên ngoài công trình. Trong tiếng Anh, nó được gọi là Lightning Rod, Lightning Conductor hoặc Lightning Protection System.
Ngay từ tên gọi, “cột thu lôi” đã thể hiện đúng chức năng của nó: thu và dẫn dòng điện sét xuống đất. Đây là phương pháp bảo vệ cổ điển và phổ biến nhất, được ứng dụng từ rất sớm và vẫn hiệu quả cho đến nay.
Cùng với sự phát triển của công nghệ, ngoài cột thu lôi truyền thống, hiện nay đã có thêm nhiều giải pháp chống sét hiện đại khác được phát minh và sử dụng rộng rãi. Vì vậy, thuật ngữ “cột chống sét” ngày nay được dùng để chỉ toàn bộ các hệ thống bảo vệ chống sét bên ngoài công trình, bao gồm:
- Cột thu lôi truyền thống
- Lồng Faraday
- Cột phân tán điện tích
- Cột thu sét laser hiện đại
Sự ra đời của cột thu lôi
Năm 1752, nhà khoa học Mỹ Benjamin Franklin thực hiện thí nghiệm nổi tiếng: thả một con diều trong mưa dông với một thanh sắt nhỏ trên đầu để hút sét. Thí nghiệm này chứng minh rằng sét thực chất là dòng điện phóng trong khí quyển.
Sau đó, Franklin dựng chiếc cột thu lôi (CTL) đầu tiên trên mái nhà mình. Ông thiết kế CTL gồm thanh sắt nhọn đặt cao nhất, nối với dây dẫn kim loại dẫn xuống đất ẩm. Khi sét đánh vào thanh sắt, dòng điện sẽ đi thẳng xuống đất, bảo vệ công trình khỏi hư hại.
Những thí nghiệm tiếp theo tại nhà Franklin và Viện Hàn lâm Philadelphia chứng minh CTL hoạt động hiệu quả. Từ đó, CTL trở thành giải pháp bảo vệ phổ biến cho các tòa nhà và dinh thự.
Tác dụng của cột thu lôi
Cột thu lôi (CTL) giúp ngăn hoặc giảm nguy cơ sét đánh trực tiếp vào các công trình trong vùng bảo vệ, từ đó hạn chế tối đa hậu quả như cháy nổ, hư hại hoặc nguy hiểm đến người.
Trong giông bão, sét có thể phóng điện từ các đám mây xuống mặt đất. Khi CTL được đặt ở vị trí cao nhất của tòa nhà, nó trở thành điểm thu sét có xác suất cao nhất. Dòng điện sẽ đi qua dây dẫn xuống đất thay vì qua công trình, giúp giảm thiểu nguy cơ cháy nổ và điện giật.

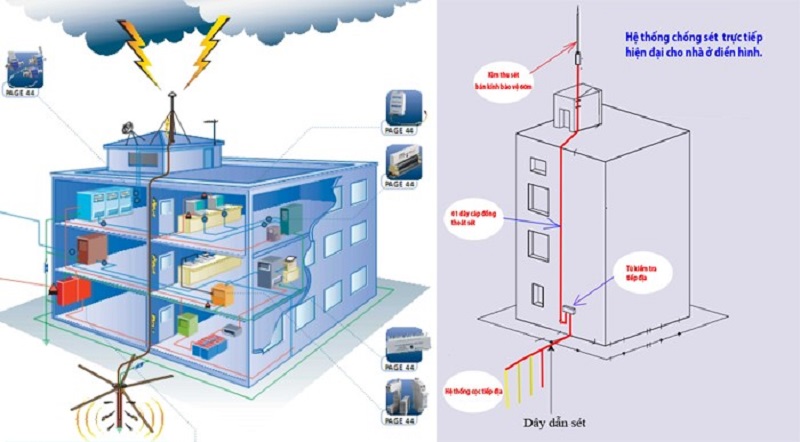

Nguyên lý hoạt động của cột thu lôi
Trong mưa dông, đáy đám mây tích điện âm, trong khi mặt đất tích điện dương, tạo ra một điện trường mạnh giữa mây và đất. Khi hiệu điện thế đủ lớn, xảy ra phóng điện, tức sét đánh, có thể từ mây xuống đất, giữa các mây, hoặc trong cùng một đám mây.
Các vật dẫn điện cao nhất trên mặt đất, như nhà cửa, cây cối hay tháp anten, tập trung điện tích dương nhiều hơn, làm tăng khả năng hình thành đường dẫn cho sét. Khi tia tiên đạo từ mây gặp tia tiên đạo từ mặt đất, dòng điện mạnh di chuyển nhanh xuống, kèm sấm chớp.
Cột thu lôi (CTL) hoạt động nhờ các đầu kim nhọn đặt cao nhất công trình. Đầu kim nhọn làm tập trung điện tích, dễ tạo tia tiên đạo hướng lên, gặp tia tiên đạo từ mây trước các vật khác. Khi sét đánh trúng, dòng điện được dẫn xuống đất qua hệ thống tiếp địa, trung hòa an toàn và bảo vệ công trình khỏi hư hại.
Cấu tạo cột thu lôi
- Kim Thu Sét (Lightning Rod)
- Chức năng: Thu hút tia sét từ đám mây về phía mình.
- Cấu tạo:
- Làm từ vật liệu dẫn điện tốt như đồng hoặc thép không gỉ.
- Đầu kim nhọn giúp thu hút tia sét hiệu quả.
- Vị trí lắp đặt: Đặt ở điểm cao nhất của công trình như đỉnh tòa nhà, cột anten hoặc tháp nước.
- Cột Đỡ Kim Thu Sét (Supporting Mast)
- Chức năng: Nâng đỡ và cố định kim thu sét ở vị trí cao nhất.
- Cấu tạo:
- Làm từ vật liệu chắc chắn như thép mạ kẽm hoặc nhôm.
- Chiều cao tùy thuộc vào yêu cầu bảo vệ của công trình.
- Dây Dẫn Sét (Down Conductor)
- Chức năng: Dẫn dòng điện sét từ kim thu sét xuống hệ thống nối đất.
- Cấu tạo:
- Làm từ vật liệu dẫn điện tốt như đồng hoặc nhôm.
- Tiết diện đủ lớn để chịu dòng sét mà không bị nóng chảy hay hư hỏng.
- Hệ Thống Nối Đất (Grounding System)
- Chức năng: Phân tán dòng điện sét vào đất, giảm nguy cơ lan truyền và bảo vệ công trình.
- Cấu tạo:
- Gồm các cọc tiếp địa chôn sâu trong đất và dây nối đất.
- Cọc thường làm bằng thép mạ đồng hoặc thép không gỉ; số lượng và chiều dài tùy thuộc vào yêu cầu hệ thống.
Các loại cột thu lôi
Các loại cột thu lôi phổ biến hiện nay là cột thu lôi Franklin truyền thống và cột thu lôi chủ động (ESE – Early Streamer Emission). Cột truyền thống hoạt động thụ động bằng đầu nhọn để thu hút sét, trong khi cột chủ động sẽ phát tia tiên đạo lên cao hơn để đón bắt sét sớm hơn, có phạm vi bảo vệ rộng hơn.
Cột thu lôi Franklin (truyền thống)
Nguyên lý: Dựa vào đầu nhọn kim loại để thu hút sét đánh vào và dẫn dòng điện xuống đất an toàn.
Ưu điểm: Giá thành thấp, dễ lắp đặt và bảo trì, phù hợp với các công trình nhỏ và có ngân sách hạn chế.
Nhược điểm: Không kiểm soát hoặc định hướng tia sét, phạm vi bảo vệ hạn chế.
Hình ảnh cột thu lôi Franklin truyền thống

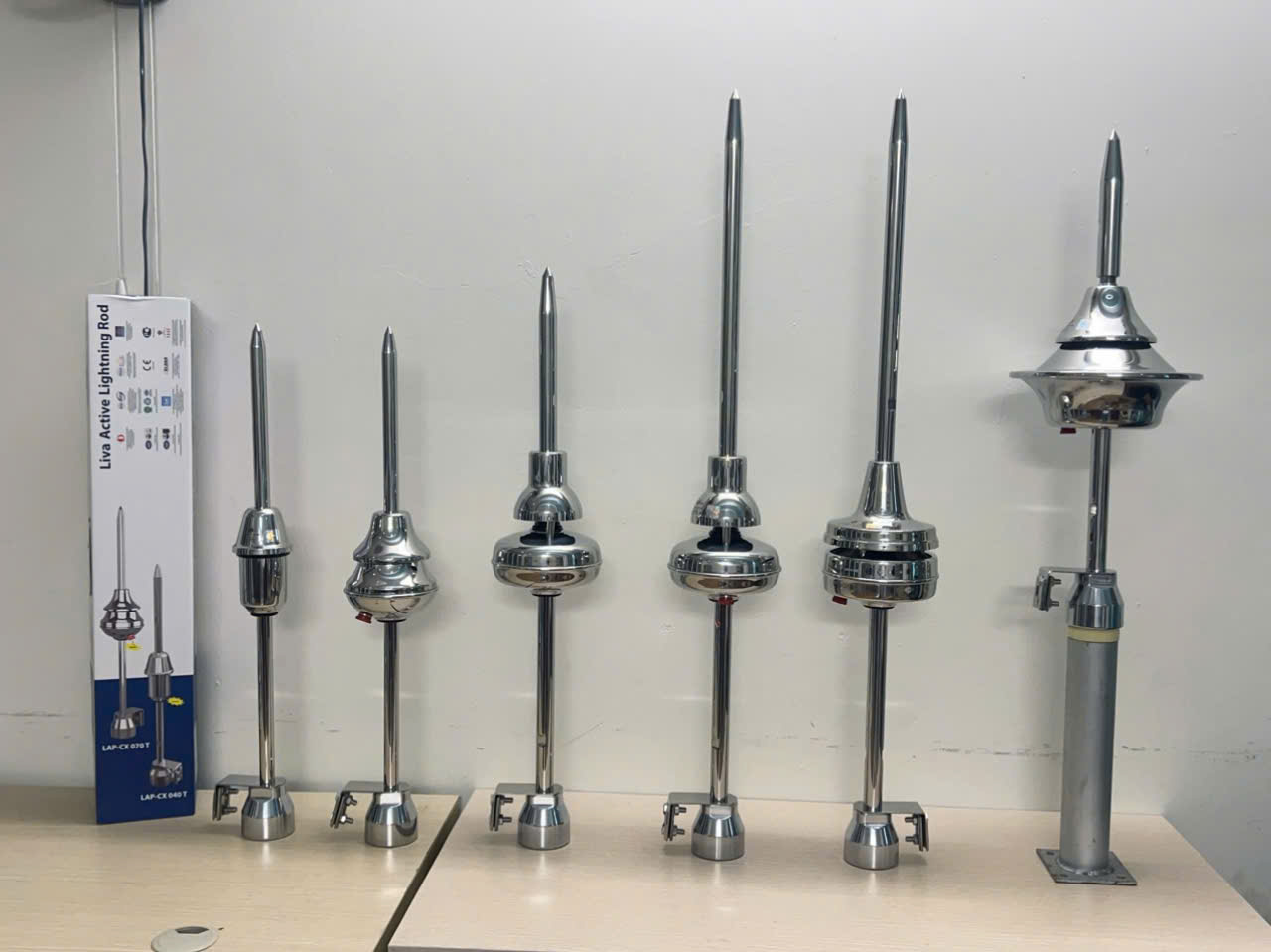

Cột thu lôi chủ động (ESE)
Nguyên lý: Chủ động phát ra “tia tiên đạo” hướng lên để “đón” sét sớm hơn so với các điểm khác trên mặt đất.
Ưu điểm: Phạm vi bảo vệ rộng hơn và hiệu quả cao hơn, phù hợp với các công trình lớn, yêu cầu an toàn cao.
Nhược điểm: Giá thành cao, kỹ thuật lắp đặt và bảo trì phức tạp hơn.
Các loại khác
Lồng Faraday: Bao bọc toàn bộ công trình bằng hệ thống dây dẫn, bảo vệ toàn diện nhưng chi phí rất cao và thi công phức tạp.
Phân tán điện tích: Giảm thiểu nguy cơ sét đánh bằng cách làm cho điện tích trên bề mặt công trình được phân tán đều.
Tiêu chuẩn cho cột thu lôi
Tiêu chuẩn hệ thống chống sét quốc tế và Việt Nam:
- Việt Nam: TCVN 9385:2012 – Chống sét cho công trình xây dựng: Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
- Pháp: NF C 17-102 – Bảo vệ chống sét: Hệ thống thu sét sớm (Early Streamer Emission).
- Tây Ban Nha: UNE 21186 – Bảo vệ chống sét: Hệ thống thu sét sớm (Early Streamer Emission).
- Mỹ: UL 96A – Yêu cầu lắp đặt hệ thống chống sét.

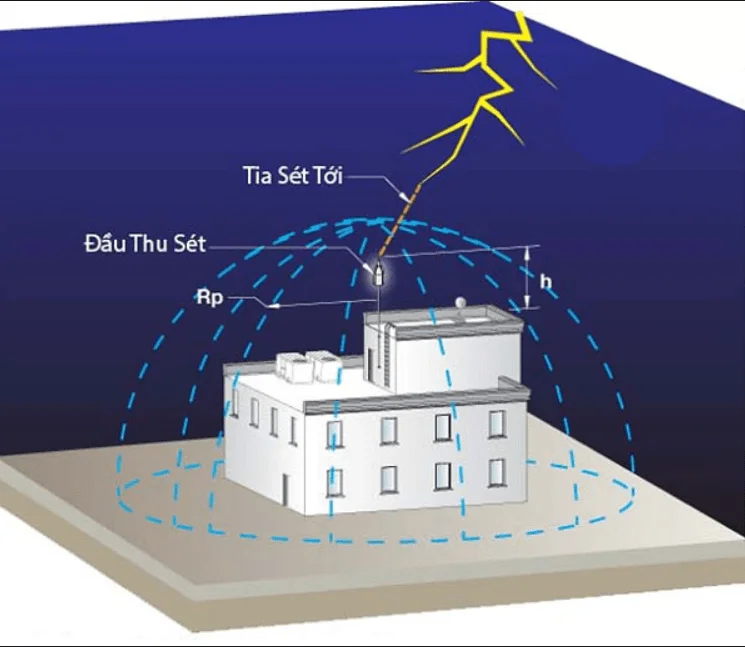

Cách tính bán kính bảo vệ của cột thu lôi
Để xác định hiệu quả bảo vệ, người ta tính bán kính bảo vệ theo tiêu chuẩn NFC 17-102 hoặc TCVN. Bạn cũng có thể tra cứu kim thu sét bảo vệ công trình online theo chuẩn NFC 17-102.
Công thức tính bán kính bảo vệ (Rp):
Rp=r×h−ΔRp = r \times h – \DeltaRp=r×h−Δ
Trong đó:
- Rp: Bán kính bảo vệ tại độ cao h (m).
- h: Chiều cao cột thu lôi (m).
- r: Hệ số phụ thuộc vào cấp bảo vệ:
- Cấp I: 20 m
- Cấp II: 30 m
- Cấp III: 45 m
- Cấp IV: 60 m
- Δ: Quãng đường phóng điện sớm của tia tiên đạo (m), đặc trưng cho kim ESE, tính bằng:
Δ=v×ΔT\Delta = v \times \Delta TΔ=v×ΔT
với v = 10^6 m/s, ΔT tính bằng micro giây (µs). Ví dụ: ΔT = 15, 30, 40, 50, 60 µs → Δ (m) = ΔT (µs).
- ΔT: Thời gian phát xạ sớm (µs), do nhà sản xuất cung cấp và kiểm định trong phòng thí nghiệm. ΔT càng lớn, bán kính bảo vệ càng rộng. Theo NFC 17-102, ΔT tối đa là 60 µs.
Lưu ý:
- Cột thu lôi cao hơn bảo vệ phạm vi rộng hơn.
- Với công trình diện tích lớn, cần kết hợp nhiều cột để bảo vệ toàn diện.
Quy trình lắp đặt cột thu lôi
- Khảo sát và đánh giá
- Kiểm tra hiện trạng công trình, xác định các điểm cao và khu vực dễ bị sét đánh.
- Đánh giá mức độ nguy cơ để lựa chọn cấp bảo vệ phù hợp.
- Xác định vị trí tối ưu để lắp đặt kim thu sét, cột đỡ và hệ thống dây dẫn xuống đất.
- Thiết kế hệ thống
- Lập bản vẽ chi tiết, gồm: vị trí kim thu sét, cột đỡ, dây dẫn sét và hệ thống nối đất.
- Tính toán bán kính bảo vệ, chiều cao cột, quãng đường phóng điện sớm của tia tiên đạo (Δ) để đảm bảo bảo vệ tối ưu.
- Chọn cấp bảo vệ và số lượng cột thu lôi nếu công trình diện tích lớn.
- Chuẩn bị vật liệu
- Lựa chọn kim thu sét, cột đỡ, dây dẫn và cọc nối đất đạt tiêu chuẩn chất lượng.
- Đảm bảo tất cả vật liệu dẫn điện tốt, chịu được dòng điện sét lớn và chống ăn mòn.
- Chuẩn bị dụng cụ, thiết bị an toàn cho việc thi công trên cao.
- Lắp đặt
- Gắn kim thu sét chắc chắn lên cột đỡ.
- Đặt cột thu lôi tại vị trí cao nhất công trình.
- Kết nối dây dẫn sét từ kim thu sét xuống hệ thống nối đất, đảm bảo đường dẫn thẳng và ngắn nhất để giảm trở kháng.
- Lắp đặt cọc tiếp địa, đảm bảo tiếp xúc tốt với đất và phân tán dòng điện hiệu quả.
- Kiểm tra và nghiệm thu
- Kiểm tra toàn bộ hệ thống sau khi lắp đặt: độ chắc chắn, liên kết, định vị cột và kết nối dây dẫn.
- Đo điện trở nối đất để đảm bảo hệ thống hoạt động hiệu quả.
- Kiểm tra khả năng dẫn điện từ kim thu sét xuống đất theo tiêu chuẩn kỹ thuật.
- Bảo trì và bảo dưỡng
- Thực hiện kiểm tra định kỳ: làm sạch kim thu sét, dây dẫn và cọc nối đất.
- Kiểm tra các điểm nối, tình trạng ăn mòn và thay thế linh kiện hư hỏng nếu cần.
- Bảo dưỡng định kỳ giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ.

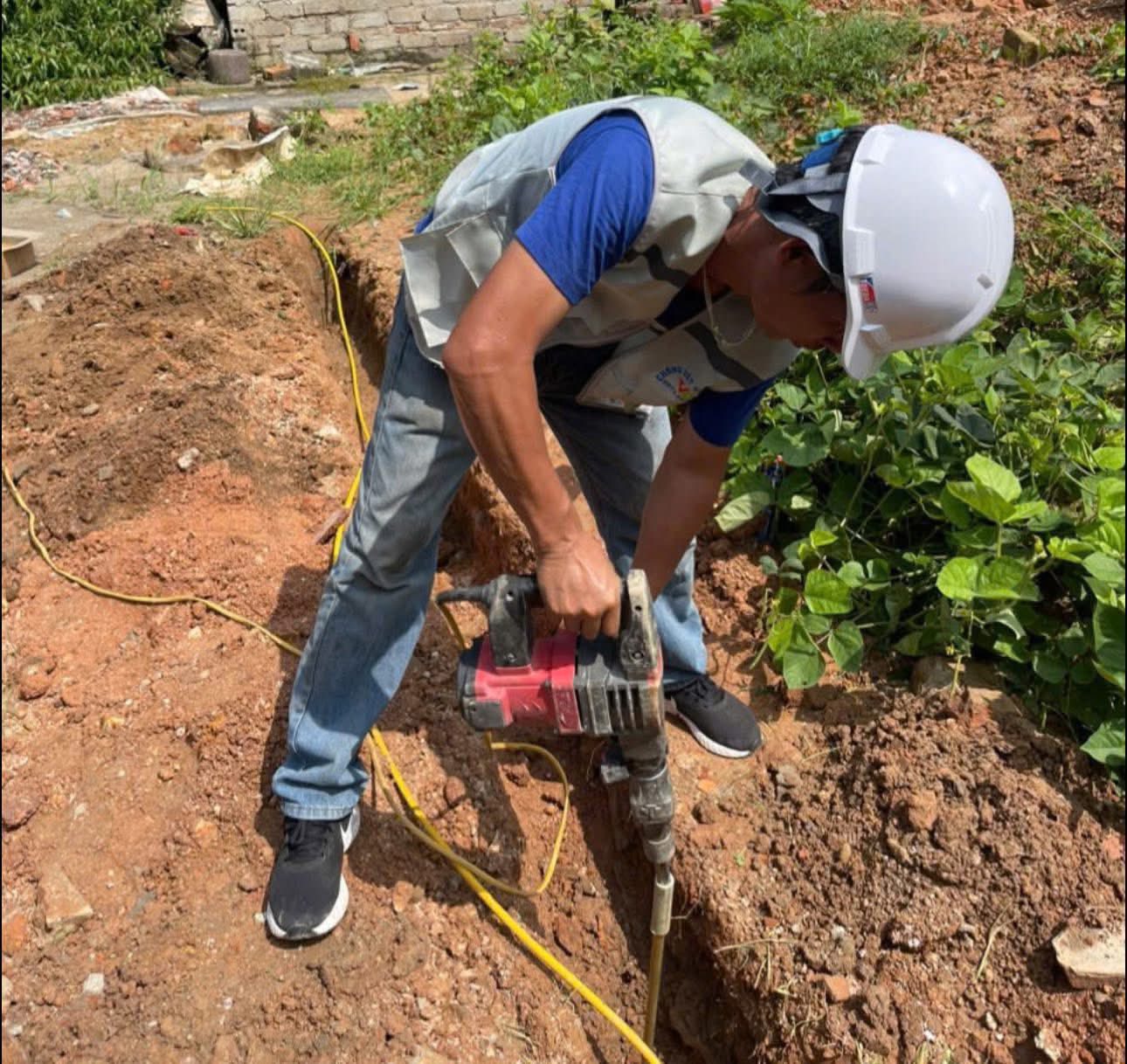

Cách làm cột thu lôi cơ bản
Hệ thống chống sét thu lôi hoạt động nhờ thanh sắt nhọn đặt trên mái nhà, đóng vai trò thu hút tia sét và dẫn dòng điện xuống đất qua dây dẫn. Mục tiêu là bảo vệ người, thiết bị và công trình khỏi hư hại do sét đánh.
Các thành phần chính:
- Đầu phát (kim thu sét): Làm từ thép mạ đồng, có khả năng tạo ion dương giúp dẫn tia sét hiệu quả.
- Dây dẫn sét: Làm từ đồng chất lượng cao, tiết diện từ 50 – 75 mm², truyền dòng điện từ kim thu xuống hệ thống nối đất an toàn.
- Cọc tiếp địa: Số lượng phụ thuộc diện tích công trình, khoảng cách lắp đặt giữa các cọc từ 0,8 – 1m để phân bố đều điểm tiếp đất, đảm bảo hiệu quả tối ưu.
Nguyên lý hoạt động: Khi sét đánh xuống, kim thu sét hút dòng điện, dòng điện đi qua dây dẫn xuống cọc tiếp đất, phân tán an toàn vào mặt đất, bảo vệ công trình và người bên trong.
Lưu ý khi lắp đặt cột thu lôi
Vị trí: Lắp đặt ở điểm cao nhất của công trình.
Tiếp địa: Đảm bảo điện trở ≤ 10 Ω để an toàn tối đa.
Vật liệu: Sử dụng kim thu và dây dẫn bằng đồng hoặc thép mạ kẽm.
Bảo trì: Thường xuyên kiểm tra hệ thống dây dẫn và cọc tiếp địa.
Hiểu rõ nguyên lý hoạt động và cấu tạo cột thu lôi là bước quan trọng để lựa chọn và lắp đặt hệ thống chống sét hiệu quả, bảo vệ an toàn cho công trình và người sử dụng. Với các giải pháp cột thu lôi chất lượng cao, đáng tin cậy, Vidaisun mang đến những sản phẩm và dịch vụ tối ưu, giúp bạn yên tâm trước mọi rủi ro do sét đánh.
